2019年12月中旬，公司承接了国网青海省海北供电公司电力调控中心电网推演系统建设项目，电网推演系统是在现有调度技术支持系统的基础上，又作为海北电网辅助系统兼学习系统，可以直观的呈现海北电网整体面貌和电网分布。其主要由沙盘、大屏硬件、程序控制系统、视频制作、人工智能模块五大部分构成。通过触摸屏、电脑红外、遥控、多媒体解说等操控手段，将海北电网的地貌形态、电网设备、重要用户等因素用图像、动画、解说等形式，以一定的比例将实体微缩到有限的空间里，从而生成立体、动态的电网实体模拟图。

（一）整体布置说明

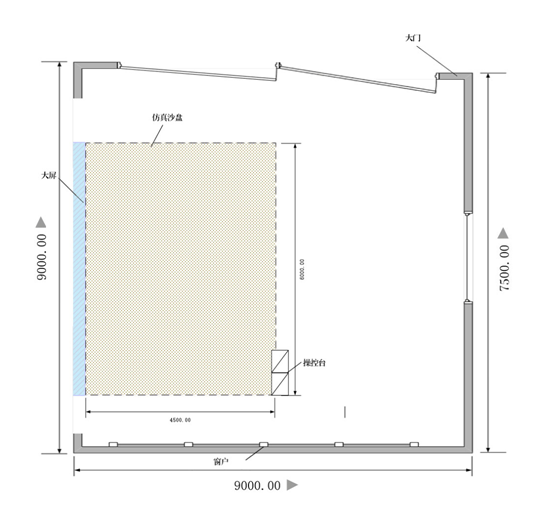

（平面布局图）

概要说明：

根据国网青海省海北供电公司电力调控中心电网推演系统建设的总体要求，结合演示中心场地实际情况，推演沙盘规划布局如上图。

A、光电沙盘模型：制作比例1:21000，沙盘面积为6*4.5米，展示海北区域的地形地貌、高程数据、山川湖泊（包括青海湖、金滩等）、交通路网、重要标志性建筑或景点。以及展示（35.110.330kV）电网线路布局规划、变电站等。

B、设备：包括LED大屏、功放音响系统、触摸屏一体机、控制主机等人机互动显示操控平台及辅助器材设备。

C、程序控制：在沙盘及大屏侧前方设置触摸屏，通过触控触摸屏中的多媒体互动软件，实现与宣传片、多媒体内容展示、物理沙盘、声光电系统、推演管理系统等联动控制、同步展示。

D、视频制作：包括关于海北供电公司电力调控中心的宣传片、多媒体互动内容、推演二维/三维展示。

本项目是在调控中心的D5000系统上开发电网推理系统，并实现以下应用目标：

实现直观立体的模拟仿真培训和危险点分析：根据计划检修、事故处理，有效利用电网沙盘和LED显示屏相互结合，通过对某一设备断路器的分合，直观的显示失电区域、事故处理过程，负荷恢复情况，具有较高的学习性和培训性。

直观立体的体现海北电网的网架结构、负荷性质、城网、农网线路、潮流走向，为调控员熟悉和掌握电网知识提供技术支持。

通过从D5000的DTS模拟仿真系统里提取所需数据模型，设计出五至六个电网典型事故预案，并在人机交互模块和沙盘上进行推演。
